吸水管路是泵站的重要組成部分，正確設計、合理布置與安裝吸水管路，對于提升混流泵、軸流泵的實用性能、保證泵站的安全運行、節省投資與電耗具有重要的作用。
吸水管路通常處在負壓下工作，所以對吸水管路的基本要求是不漏氣、不積氣和不吸氣，為此常采用以下措施：
1、為保證吸水管不漏氣，要求管材必須嚴密。因此，吸水管路一般采用鋼管，鋼管埋于土中時應涂瀝青防腐層。采用鑄鐵管時，施工時接頭一定要嚴密。
2、為保證吸水管不積氣，吸水管應有沿水流方向連續上升的坡度一般大于0.005,為避免產生氣囊，應使沿吸水管線的最高點在水泵吸入口的頂端。吸水管的斷面一般應大于水泵吸入口的斷面，吸水管路上的變徑管可采用偏心漸縮管（即偏心大小頭），保持漸縮管的上邊水平，水泵進口應避免直接與彎頭相連，應在二者之間加裝一段直管。正確和不正確的吸水管安裝圖所示為吸水管幾種正確和不正確的安裝方法。

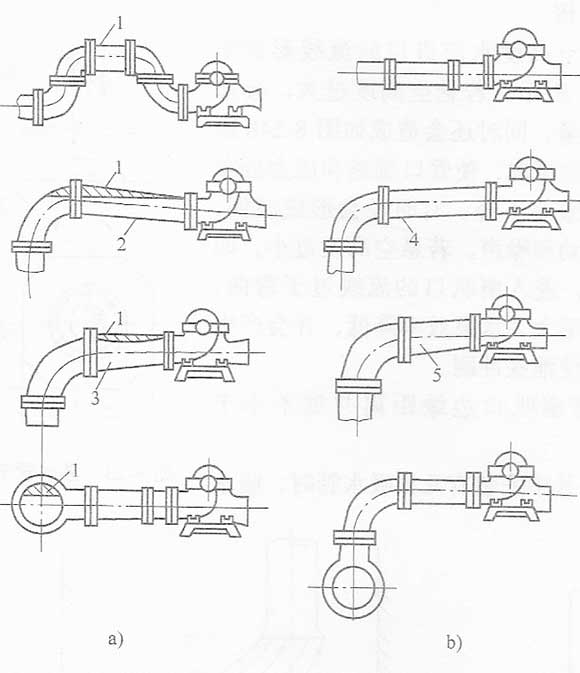

正確和不正確的吸水管安裝圖
a)不正確 b)正確
1一存氣 2—向水泵下降 3—同心漸縮管 4一向水泵上升 5—偏心漸縮管
3、不吸氣。吸水管進口淹沒深度不夠時，由于進口處水流產生漩渦、吸水時帶進大量空氣。嚴重時也將破壞泵正常吸水。這類情形，多見于取水泵房在河道枯水位情況下吸水。為了避免吸水井（池）水面產生漩渦，使水泵吸入空氣，吸水管進口在最低水位下的淹沒深度h應不小于0.5~1.0m,如吸水管在吸水井中的位置圖所示。
吸水管在吸水井中的位置圖
|
